Sondagem Mista: SPT e Rotativa em Solo e Rocha
Um único furo que começa com a sondagem à percussão (SPT) no solo e continua com a perfuração rotativa quando o SPT encontra material impenetrável ou rocha.
Investigação contínua em diferentes materiais
A sondagem mista é empregada quando o perfil geológico exige a utilização de mais de um método de perfuração no mesmo ponto. A execução normalmente começa com a sondagem à percussão SPT nas camadas de solo e prossegue com perfuração rotativa quando são encontrados materiais impenetráveis ao método de percussão ou rocha.
Essa combinação permite manter a continuidade da investigação, registrar as mudanças do terreno e obter informações para o desenvolvimento de projetos de fundações, contenções, infraestrutura e outras obras de engenharia.
- Investigação integrada de solo e rocha
- Registro contínuo do perfil geológico
- Execução orientada pelo escopo e critérios técnicos
Como funciona a sondagem mista
O método utilizado acompanha as condições encontradas ao longo da perfuração.
Trecho em solo — SPT
A sondagem à percussão permite reconhecer as camadas de solo, coletar amostras deformadas, identificar o nível d'água e obter os índices de resistência à penetração.
Trecho em rocha — Rotativa
Ao atingir o trecho em rocha, a perfuração rotativa possibilita avançar a investigação e recuperar testemunhos para descrição e classificação geológica.
Informações mais completas para o projeto
Perfil abrangente
Permite investigar a transição entre camadas de solo, materiais resistentes e maciço rochoso.
Melhor caracterização
Reúne dados de resistência do solo e informações obtidas a partir dos testemunhos de rocha.
Redução de incertezas
Amplia o conhecimento das condições do terreno que influenciam as soluções de engenharia.
Apoio ao dimensionamento
Fornece subsídios técnicos para fundações, contenções e demais estruturas do empreendimento.
Onde a sondagem mista pode ser utilizada
Indicada para empreendimentos que exigem investigação de perfis geológicos heterogêneos.
Edificações e fundações
Obras industriais
Rodovias e ferrovias
Pontes e viadutos
Taludes e contenções
Barragens e estruturas hidráulicas
Energia e infraestrutura
Empreendimentos especiais
Informações organizadas para sua equipe técnica
Relatório e Perfil individual
Registro das camadas e profundidades investigadas no ponto.
Resultados do SPT
Índices de resistência e informações obtidas no trecho em solo.
Descrição da rocha
Registros dos testemunhos recuperados durante as manobras.
Art e Documentação da obra
Arquivos e relatórios disponibilizados conforme o escopo contratado.
Sondagens mistas executadas pela LV Solos

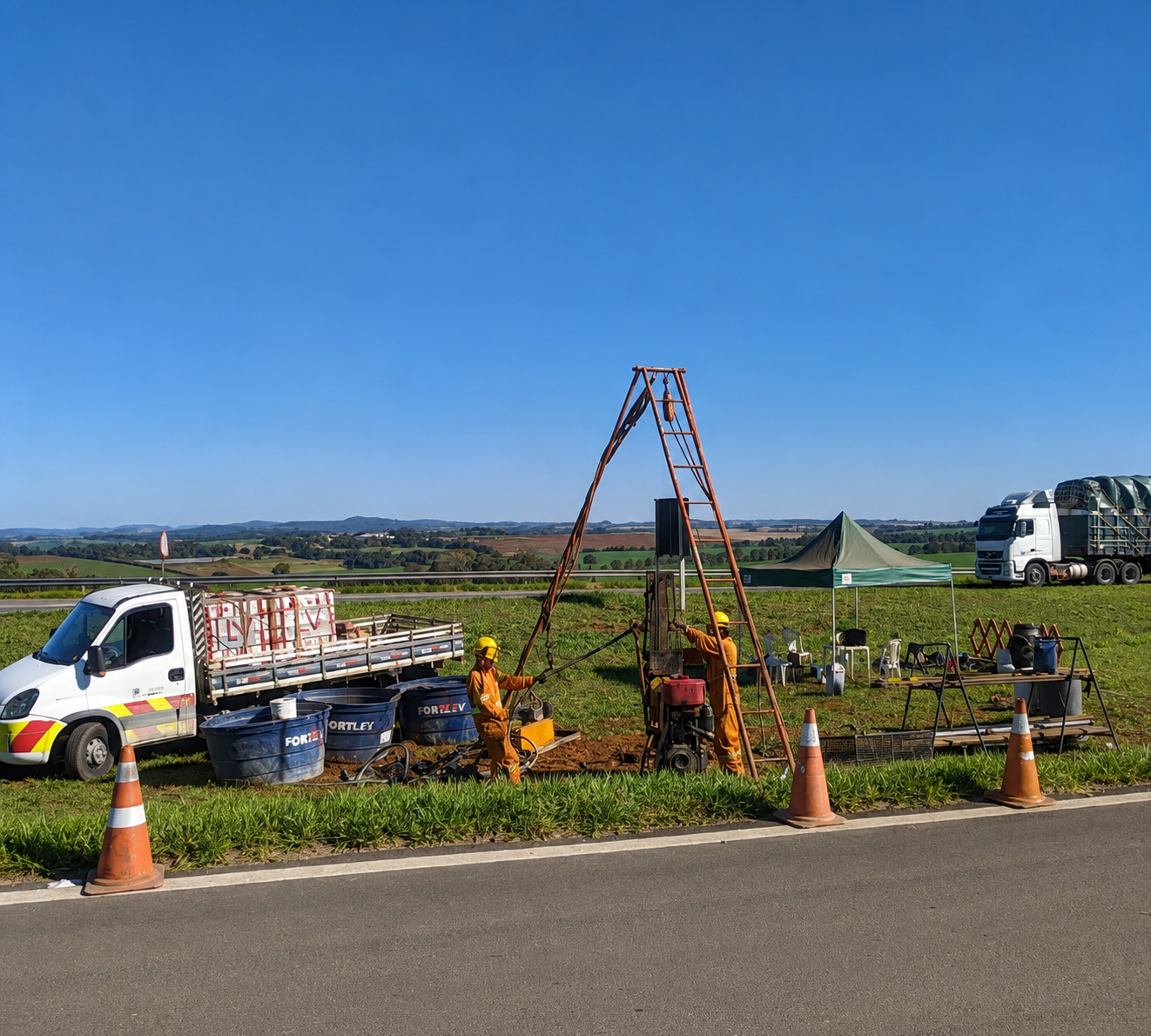

Fotos reais de campo: sonda rotativa sobre o furo de SPT e caixas que mostram, no mesmo furo, as amostras de solo e os testemunhos de rocha.
Perfil da sondagem mista
Solo e rocha do mesmo furo em uma única folha, em sequência de profundidade.
- Trecho em solo com índices SPT e descrição das camadas
- Trecho em rocha com recuperação e RQD por manobra
- Alteração, coerência e fraturamento da rocha
- Descontinuidades, ensaios de perda d’água e nível d’água
Página real de relatório da LV Solos. Os dados do cliente e da obra foram ocultados. Os relatórios são acompanhados de ART.
Obras em que executamos este serviço
Motiva (antiga CCR)
Sondagens mistas e rotativas em rodovias, incluindo a BR-376 no Paraná e a Rio-Santos no litoral do Rio de Janeiro.
Ver o projetoObra de saneamento
Sondagens mistas em área urbana, com ensaios de infiltração nos furos.
Rodoanel Norte
Sondagens mistas em frente de obra viária.
Executamos sondagens mistas em São Paulo, Minas Gerais (Uberlândia), Paraná (BR-376) e Rio de Janeiro (Mangaratiba e litoral sul), com equipes e sondas próprias mobilizadas a partir de São Paulo.
Ver todas as cidades atendidasOrçamento para Sondagem Mista
Preencha as informações disponíveis. Você poderá enviar a solicitação por e-mail ou WhatsApp.
Informações que ajudam na proposta
Se estiverem disponíveis, informe ou envie posteriormente:
Precisa investigar solo e rocha?
Fale com a equipe da LV Solos e avalie a solução adequada para seu empreendimento.
Continuidade da investigação entre solo e rocha
A sondagem mista é empregada quando a investigação precisa atravessar trechos de solo e prosseguir em material rochoso. A transição entre os métodos deve ser registrada com cuidado para preservar a continuidade do perfil e permitir que a equipe de projeto compreenda onde ocorreram mudanças nas condições do subsolo.
Na etapa a percussão são obtidos registros e amostras do solo. Quando se atinge material impenetrável ao método ou o trecho definido para investigação em rocha, inicia-se a perfuração rotativa com recuperação de testemunhos. O planejamento considera diâmetros, profundidades, critérios de parada, acondicionamento das amostras e informações requeridas pelo contratante.
Transição controlada
O ponto de mudança entre a percussão e a rotação é documentado para manter coerência entre os trechos do perfil.
Recuperação de testemunhos
Os fragmentos e testemunhos recuperados são organizados por manobra, permitindo registrar características e condições do material rochoso.
Aplicação em obras especiais
O método pode apoiar barragens, estruturas industriais, obras viárias, fundações profundas e empreendimentos com presença prevista de rocha.
Como a campanha mista é planejada e controlada
O programa deve indicar o que se pretende reconhecer em solo e em rocha. Essa definição orienta a quantidade de pontos, as profundidades estimadas, o comprimento previsto em material rochoso e os critérios que determinam a mudança do método a percussão para o rotativo.
A locação precisa considerar as estruturas projetadas e as condições reais da área. Em unidades industriais, podem existir redes, bases, canaletas, pavimentos e regras de circulação que influenciam a montagem, o abastecimento de água e o posicionamento seguro dos equipamentos.
No trecho de solo, o registro segue a lógica da sondagem SPT, com amostras, resistência à penetração e descrição das camadas. A ocorrência que impede o avanço deve ser documentada, pois material resistente ou bloco isolado não comprova, por si só, rocha contínua.
No trecho rotativo, cada manobra é relacionada à profundidade e à posição dos testemunhos na caixa. Recuperação, fraturamento, alteração e características litológicas observáveis ajudam a compor a descrição do maciço e a evidenciar variações importantes ao longo do furo.
A água utilizada na perfuração, as perdas de circulação e outras ocorrências operacionais podem fornecer contexto para a leitura do perfil. Esses registros não substituem ensaios específicos, mas ajudam a equipe de engenharia a compreender as condições encontradas durante a execução.
O relatório final reúne os trechos investigados em um perfil coerente. Fotografias das caixas, registros de campo, identificação dos pontos e ART, quando previstos no contrato, ampliam a rastreabilidade e facilitam o uso dos dados em fundações e escavações.
Perguntas sobre o serviço
Qual é a diferença entre sondagem mista e rotativa?
A mista combina investigação a percussão no solo e rotativa na rocha no mesmo ponto. A rotativa concentra-se na perfuração e recuperação de testemunhos de materiais rochosos.
A presença de matacão significa que existe rocha contínua?
Não necessariamente. Um material impenetrável pode corresponder a matacão, bloco ou camada resistente. A continuidade da investigação e a análise dos testemunhos ajudam a esclarecer a condição encontrada.
O que deve ser informado para orçamento?
Planta ou coordenadas, quantidade de pontos, profundidades estimadas, critérios de paralisação, acesso, requisitos de caixas de testemunhos e prazo desejado.
Quando o SPT para e começa a rotativa?
Quando o furo atinge material impenetrável à percussão, segundo os critérios da NBR 6484, ou a profundidade em que o projeto pede investigação em rocha. A partir daí a sonda rotativa continua o mesmo furo, recuperando testemunhos.
O relatório da sondagem mista mostra o solo e a rocha juntos?
Sim. O perfil individual apresenta o trecho em solo, com os índices SPT e a descrição das amostras, e o trecho em rocha, com recuperação, RQD e descrição dos testemunhos, em uma única sequência de profundidade.
Vocês executam sondagem mista em rodovias e fora de São Paulo?
Sim. A LV Solos já executou sondagens mistas em rodovias no Paraná (BR-376) e no litoral do Rio de Janeiro, em Uberlândia-MG e na Região Metropolitana de São Paulo.
Precisa planejar este serviço para seu empreendimento?
Envie a localização, os documentos disponíveis e o prazo desejado. A equipe da LV Solos analisará as informações para preparar uma proposta técnica e comercial compatível com o escopo.
