Sondagem Rotativa em Rocha
Perfuração com coroa diamantada e barrilete amostrador para recuperar testemunhos de rocha, medir recuperação e RQD e descrever o maciço investigado.
Reconhecimento técnico das formações rochosas
A sondagem rotativa utiliza um conjunto de perfuração com coroa diamantada para avançar no maciço e recuperar amostras cilíndricas de rocha, denominadas testemunhos.
Os testemunhos são organizados e registrados por manobra, fornecendo informações para a descrição geológica e para a avaliação das condições que influenciam fundações, contenções, túneis, barragens e outras obras de engenharia.
- Recuperação e acondicionamento de testemunhos
- Registro das profundidades e características observadas
- Execução orientada pelo escopo e critérios técnicos
Da coroa diamantada à caixa de testemunho
A sonda gira o conjunto de hastes com uma coroa diamantada na ponta. A rocha cortada entra no barrilete amostrador, que é retirado ao final de cada manobra para que o testemunho seja colocado na caixa na mesma ordem em que estava no furo.
1. Perfuração
A coroa diamantada avança na rocha com circulação de água, que resfria a coroa e retira os detritos do furo. O diâmetro (por exemplo NW ou HW) segue a especificação do projeto.
2. Manobra
Cada avanço do barrilete é uma manobra. A equipe anota a profundidade inicial e final e o comprimento de rocha recuperado.
3. Caixa de testemunho
Os testemunhos são colocados na caixa em sequência, com tacos de profundidade entre as manobras e identificação do furo.
4. Registro
As caixas são fotografadas em campo e os dados das manobras alimentam o perfil individual do furo.
Os números que descrevem a qualidade da rocha
Recuperação é a porcentagem do comprimento de cada manobra que voltou como testemunho. Recuperação baixa pode indicar rocha muito alterada, fraturada ou trechos de solo.
RQD (Rock Quality Designation) soma apenas os pedaços de testemunho com 10 cm ou mais e divide pelo comprimento da manobra. Quanto maior o RQD, menos fraturada é a rocha.
Junto com o grau de alteração, o fraturamento e a descrição do tipo de rocha, esses índices ajudam o projetista a definir fundações em rocha, escavações, taludes e túneis.
Recuperação por manobra
Comprimento recuperado dividido pelo comprimento perfurado em cada manobra.
RQD
Soma dos pedaços com 10 cm ou mais, em relação ao comprimento da manobra.
Fraturamento
Quantidade e posição das fraturas observadas nos testemunhos.
Alteração da rocha
Do material muito alterado à rocha sã, registrado ao longo do furo.
Onde a sondagem rotativa pode ser utilizada
Indicada para empreendimentos que precisam conhecer as condições e a continuidade do maciço rochoso.
Fundações apoiadas em rocha
Cortes em rodovias e ferrovias
Taludes e encostas rochosas
Barragens e vertedouros
Pontes e viadutos
Túneis e escavações
Mineração e indústria
Rocha aflorante ou rasa
Informações organizadas para sua equipe técnica
Perfil individual
Registro das profundidades, manobras e materiais investigados no ponto.
Registros das manobras
Dados de avanço e recuperação organizados conforme a execução.
Descrição da rocha
Registros dos testemunhos recuperados durante as manobras.
Relatório técnico e ART
Documentação técnica do serviço acompanhada da Anotação de Responsabilidade Técnica.
Sondagens rotativas executadas pela LV Solos

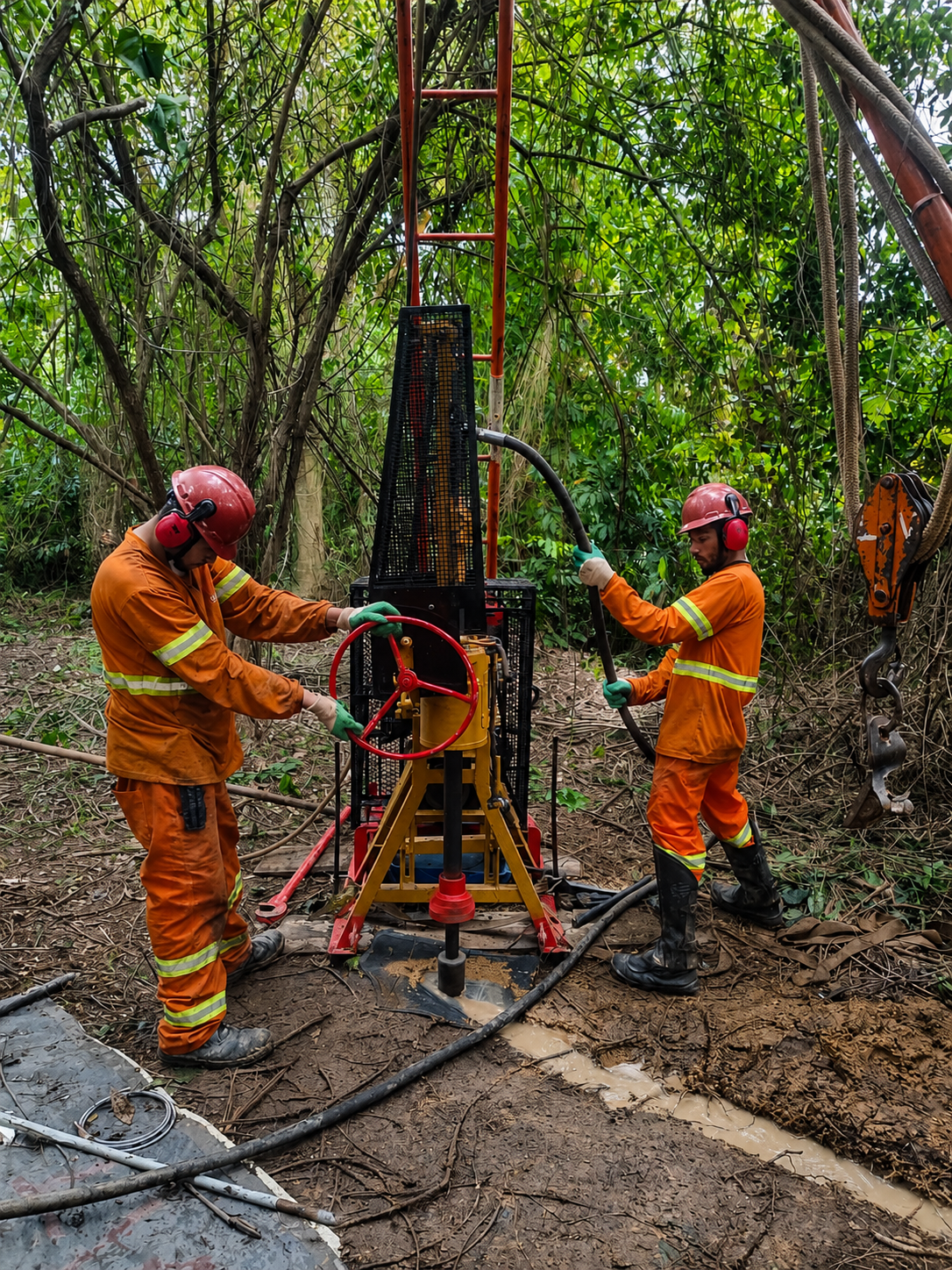

Fotos reais de campo: sonda rotativa em operação, barrilete com testemunho, retirada do testemunho e caixas identificadas por manobra.
Relatório fotográfico das caixas
Todas as caixas de testemunho são fotografadas e organizadas por furo.
- Caixas identificadas por furo e numeradas
- Tacos com a profundidade de cada manobra
- Escala para leitura do comprimento dos testemunhos
- Complementa o perfil com recuperação e RQD
Página real de relatório da LV Solos. Os dados do cliente e da obra foram ocultados. Os relatórios são acompanhados de ART.
Obras em que executamos este serviço
Motiva (antiga CCR)
Sondagens rotativas e mistas em rodovias, com caixas de testemunho fotografadas em campo.
Ver o projetoObra de saneamento
Perfuração em rocha com recuperação de testemunhos em área urbana.
Rodovia Francisco Alves Negrão
Sondagem com testemunhos de rocha acondicionados em caixas.
Executamos sondagens rotativas em rocha em São Paulo, Minas Gerais (Uberlândia), Paraná e Rio de Janeiro (Mangaratiba, Conceição de Jacareí e Sahy), com sondas hidráulicas próprias.
Ver todas as cidades atendidasOrçamento para Sondagem Rotativa
Preencha as informações disponíveis. Você poderá enviar a solicitação por e-mail ou WhatsApp.
Informações que ajudam na proposta
Se estiverem disponíveis, informe ou envie posteriormente:
Precisa investigar o maciço rochoso?
Fale com a equipe da LV Solos e avalie a solução adequada para seu empreendimento.
Sondagem rotativa: o que os testemunhos de rocha mostram
Na sondagem rotativa, uma coroa cortante avança no maciço e permite recuperar testemunhos que representam o material atravessado. A qualidade das informações depende do controle das manobras, da recuperação obtida, do acondicionamento nas caixas e do registro cuidadoso das características observáveis.
Os testemunhos podem revelar litologia, alteração, fraturamento, descontinuidades e variações ao longo do furo. Esses dados apoiam estudos de fundações, escavações, taludes, túneis, barragens e estruturas que interagem com rocha. A interpretação final deve considerar a orientação do projeto, os dados de campo e, quando previstos, ensaios complementares.
Manobras identificadas
Cada intervalo perfurado é relacionado à posição correspondente na caixa de testemunhos para preservar a rastreabilidade.
Recuperação e qualidade
A recuperação do material e os índices previstos no escopo ajudam a descrever a condição do maciço investigado.
Documentação fotográfica
Fotografias das caixas podem integrar o registro técnico e facilitar a consulta posterior pela equipe do empreendimento.
Cuidados que preservam a qualidade da investigação em rocha
A escolha do equipamento e do conjunto de perfuração considera profundidade, diâmetro, acesso, inclinação prevista e condição esperada do maciço. O programa também deve definir quais índices, fotografias, amostras e observações precisam integrar o produto final.
A perfuração ocorre em manobras controladas. Para cada intervalo, a equipe relaciona avanço, recuperação e ocorrências, evitando perder a correspondência entre a posição do material no furo e sua organização física dentro das caixas de testemunhos.
Materiais muito fraturados, alterados ou com zonas de baixa recuperação exigem atenção especial na operação. Ajustes de avanço e dos recursos de perfuração podem ser necessários para reduzir perdas e preservar informações relevantes para a caracterização geológico-geotécnica.
As caixas recebem separadores e identificação de profundidade. A sequência deve permanecer clara mesmo quando há fragmentos, vazios ou recuperação parcial, pois a leitura posterior depende da continuidade e da rastreabilidade de cada manobra executada.
Registros fotográficos padronizados permitem consultar a disposição geral dos testemunhos, porém não substituem a inspeção direta nem os ensaios de laboratório. Escala, identificação visível e iluminação consistente melhoram o valor documental das imagens.
Para cotação, o cliente deve informar localização, quantidade de furos, profundidade ou comprimento em rocha, inclinação, acesso, fonte de água, requisitos de recuperação e destinação das caixas. Essas variáveis influenciam diretamente a mobilização e o prazo.
Perguntas sobre o serviço
Quando a sondagem rotativa é indicada?
Quando o projeto precisa investigar rocha, materiais muito resistentes ou maciços cuja caracterização não pode ser obtida somente pela sondagem a percussão.
Os testemunhos são entregues ao cliente?
A destinação, o armazenamento e a entrega das caixas devem ser definidos na proposta e nos documentos do contrato, considerando o período de guarda necessário.
É possível combinar rotativa com SPT?
Sim. Quando o mesmo ponto precisa atravessar solo e rocha, pode ser adotada sondagem mista conforme o programa de investigação.
O que é RQD?
RQD (Rock Quality Designation) é a porcentagem de cada manobra formada por pedaços de testemunho com 10 cm ou mais. É um índice simples de fraturamento: quanto maior o RQD, mais íntegra é a rocha.
Qual diâmetro de sondagem rotativa vocês executam?
O diâmetro é definido pelo projeto ou pela especificação técnica, por exemplo NW ou HW. Informe o diâmetro exigido na solicitação de orçamento para que a proposta considere o conjunto de perfuração correto.
Onde a LV Solos já executou sondagem rotativa?
Em rodovias no Rio de Janeiro (Mangaratiba e litoral sul) e no Paraná, em Uberlândia-MG e no interior de São Paulo, com sondas hidráulicas próprias.
