Investigação geotécnica para torres de telecomunicações
Dados confiáveis do subsolo para apoiar o dimensionamento de fundações de torres, mastros, ERBs e estruturas destinadas à telefonia, internet e transmissão de dados.
Por que investigar o terreno antes de implantar uma torre?
Torres de telecomunicações são estruturas verticais projetadas para sustentar antenas, cabos, equipamentos de transmissão e outros componentes que permitem transportar sinais de telefonia móvel, internet, rádio e dados. Elas podem assumir configurações autoportantes, estaiadas, monopólos ou mastros instalados em diferentes ambientes.
Embora a parte metálica seja a mais visível, a estabilidade do conjunto depende diretamente da fundação. É a fundação que transfere ao terreno as ações recebidas pela torre. Sem conhecer as camadas do subsolo, sua resistência e a presença de água, o projetista trabalha com incertezas que podem afetar segurança, desempenho, prazo e custo.
A investigação geotécnica reduz essas incertezas. Os resultados permitem compreender o perfil do terreno e fornecem subsídios para que os profissionais responsáveis definam a solução de fundação compatível com as cargas, a altura, a geometria e as condições de implantação da estrutura.
- Reconhecimento das camadas e da resistência do solo
- Identificação do nível d'água observado
- Dados para análise e dimensionamento das fundações
Vento, cargas e esforços transmitidos à fundação
A torre e seus equipamentos estão sujeitos a combinações de ações que precisam ser transferidas com segurança ao terreno.
Ações do vento
O vento atua sobre a estrutura, antenas e acessórios. Essa ação pode produzir forças horizontais, momentos de tombamento e solicitações variáveis na base.
Cargas permanentes
O peso próprio da torre, plataformas, antenas, cabos e equipamentos gera esforços verticais que devem ser transmitidos ao solo.
Tração e compressão
Dependendo da configuração, elementos da fundação podem receber compressão, tração e esforços alternados decorrentes da resposta da estrutura.
Tombamento e cisalhamento
Momentos fletores e forças horizontais exigem verificação cuidadosa da interação entre fundação, solo e geometria da torre.
A LV Solos executa a investigação do subsolo e entrega os dados geotécnicos previstos no escopo. O dimensionamento estrutural e geotécnico da fundação deve ser realizado pelos projetistas responsáveis, utilizando os resultados das sondagens em conjunto com as cargas e combinações fornecidas pelo projeto da torre.

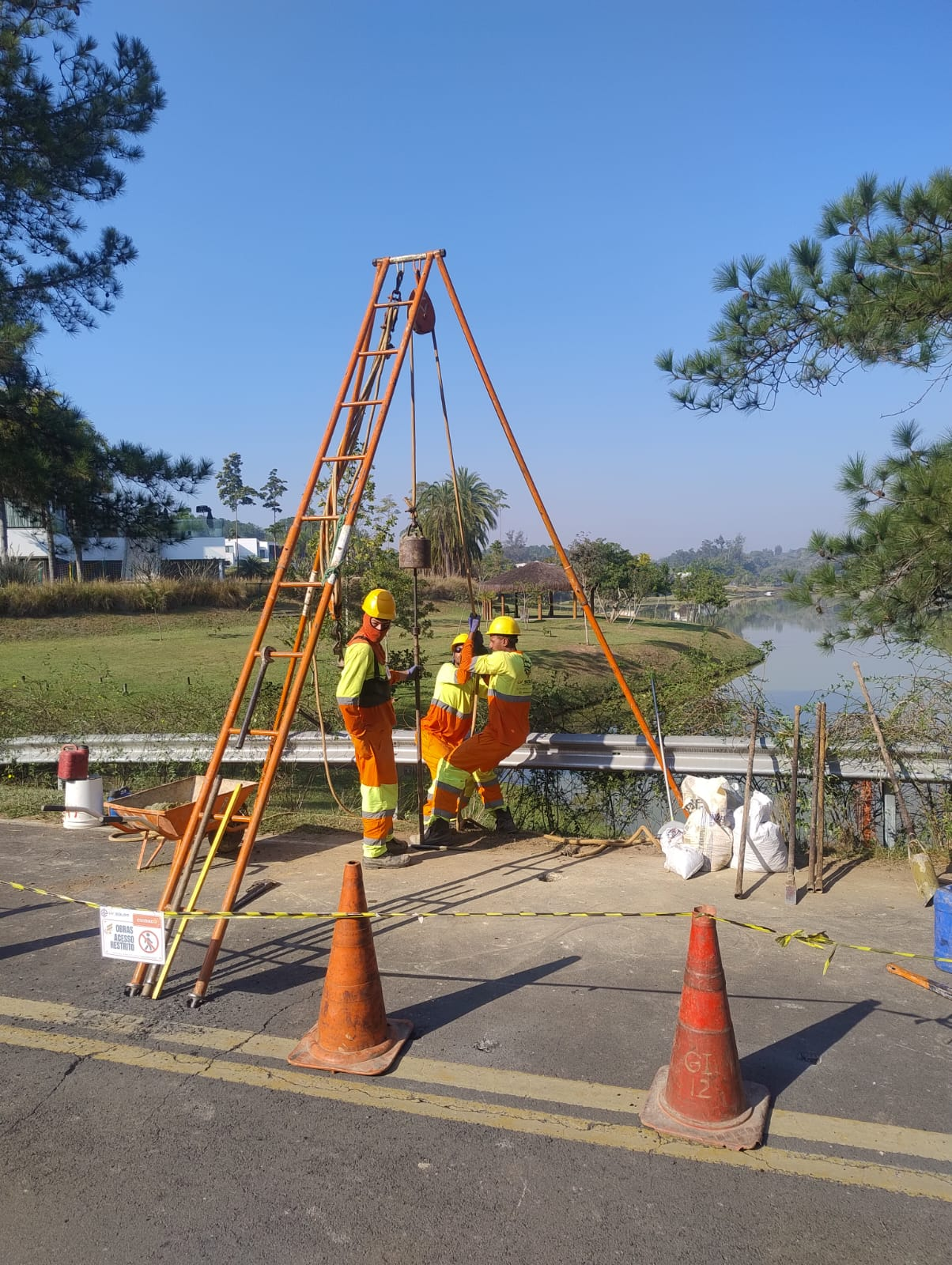

Sondagem SPT aplicada a torres e estações rádio base
A sondagem à percussão SPT é amplamente empregada no reconhecimento do terreno para fundações. O método permite registrar os índices de resistência à penetração, coletar amostras deformadas, identificar a sucessão das camadas e observar a ocorrência do nível d'água nas condições da investigação.
Em projetos de torres, a posição e a quantidade de pontos devem ser definidas conforme a geometria da implantação, o porte da estrutura, a variabilidade esperada do terreno e os critérios do projetista. Antes da mobilização, são analisados o acesso, as interferências, os requisitos de segurança e os documentos fornecidos pelo contratante.
Quando o terreno apresenta materiais impenetráveis ao método a percussão ou quando o projeto exige caracterização do maciço rochoso, a investigação pode demandar sondagem mista ou sondagem rotativa, conforme o escopo técnico definido.
Infraestrutura que conecta pessoas, empresas e operações
A investigação do subsolo pode apoiar estruturas instaladas em áreas urbanas, industriais, rodoviárias, rurais e remotas.
Estações rádio base — ERBs
Telefonia móvel
Internet e conectividade
Transmissão de dados
Redes industriais privadas
Corredores rodoviários
Áreas rurais e remotas
Mastros e estruturas auxiliares
Projetos executados em unidades da Gerdau, CSN e Usiminas
A LV Solos já executou sondagens destinadas a projetos de torres de telecomunicações dentro de importantes complexos industriais brasileiros.
A experiência da empresa também inclui investigações relacionadas à infraestrutura de telecomunicações das operadoras Claro, TIM e Vivo, sempre com atuação restrita à investigação geotécnica prevista no escopo contratado.
Gerdau
Investigações geotécnicas realizadas em área industrial para fornecer informações do subsolo aplicáveis à implantação de estrutura de telecomunicações.
Ver projetoCSN
Sondagens executadas em unidades da CSN, incluindo áreas de Ouro Preto, Casa de Pedra e Alice, associadas a projetos de torres e infraestrutura de comunicação.
Ver projetoUsiminas
Execução de sondagens nas áreas da Coqueria e Expedição, na unidade de Ipatinga, para apoiar estruturas de telecomunicações no complexo siderúrgico.
Ver projetoExecução preparada para ambientes exigentes
Projetos de telecomunicações podem ocorrer em locais com acesso restrito, operações simultâneas, integrações de segurança e cronogramas coordenados. Por isso, a mobilização precisa ser planejada além do ponto de sondagem.
Planejamento operacional
Análise de acesso, localização, interferências e requisitos do empreendimento.
Atuação em áreas industriais
Organização compatível com procedimentos, integrações e controles do cliente.
Atendimento nacional
Mobilização para projetos em diferentes regiões do Brasil.
Controle pelo LV CONNECT
Informações e documentos organizados para acompanhamento da obra.
Responsabilidade técnica
Relatório e ART vinculados ao escopo contratado.
Comunicação objetiva
Registro e comunicação de ocorrências que podem impactar a execução.
Informações organizadas para o projeto da fundação
Perfis individuais
Registro das camadas, amostras, profundidades investigadas e critérios de paralisação aplicáveis.
Índices de resistência
Resultados SPT organizados por ponto e trecho ensaiado para consulta da equipe de projeto.
Nível d'água observado
Indicação das observações realizadas nas condições e períodos previstos para a investigação.
Relatório e ART
Documentação técnica consolidada e Anotação de Responsabilidade Técnica correspondente ao serviço.
Orçamento para Torres de Telecomunicações
Preencha as informações disponíveis. Você poderá enviar a solicitação por e-mail ou WhatsApp.
Informações que ajudam na proposta
Se estiverem disponíveis, informe ou envie posteriormente:
Sua torre precisa começar sobre dados confiáveis
Envie a localização, a quantidade de pontos e os documentos disponíveis para receber uma proposta de investigação geotécnica.
Investigação alinhada à implantação da torre
O programa precisa relacionar a posição das fundações com as condições reais da área, as solicitações previstas e as decisões que serão tomadas pelos projetistas.
Locação, acesso e interferências
A locação dos pontos deve representar a base da torre, os blocos dos estais quando existentes e estruturas auxiliares relevantes. Antes da mobilização, o responsável pela área precisa informar redes enterradas, restrições de circulação, exigências de integração, necessidade de escolta e condições para entrada dos equipamentos.
Profundidade e variabilidade do terreno
A profundidade não deve ser escolhida apenas pela altura da torre. Ela depende das cargas, do tipo de fundação em estudo, da estratigrafia, da resistência das camadas e dos critérios definidos pelo projetista. Quando os pontos revelam condições diferentes, a equipe técnica pode avaliar a necessidade de complementar a campanha.
Integração com o projeto estrutural
Torres autoportantes, estaiadas, monopólos e mastros transferem esforços de maneiras distintas. Compressão, tração, cisalhamento e momentos de tombamento precisam ser associados às informações geotécnicas para que o projetista compare alternativas de fundação, verifique deformações e detalhe a solução executiva.
Ambientes industriais
Em unidades como Gerdau, CSN e Usiminas, a investigação pode ocorrer próxima a vias internas, linhas operacionais, estruturas existentes e áreas controladas. Planejamento de segurança, comunicação com a fiscalização e rastreabilidade dos registros são essenciais para executar o serviço sem perder a ligação entre o ponto sondado e a futura implantação.
Documentação para decisão de engenharia
Os perfis individuais apresentam camadas, amostras, índices de resistência, nível d’água observado e ocorrências de campo. Relatório técnico, planta de locação e ART, conforme o contrato, organizam a base documental que será utilizada pelos profissionais responsáveis pelo cálculo e pela compatibilização do empreendimento.
Sondagem para torres e ERBs
A sondagem define a fundação da torre?
Não. A investigação fornece dados do subsolo. O tipo e o dimensionamento da fundação devem ser definidos pelo projetista estrutural e geotécnico, considerando as cargas da torre, o vento, a geometria e as condições de implantação.
SPT é suficiente para qualquer torre?
A campanha depende do porte da estrutura e do perfil esperado. Em locais com rocha, materiais impenetráveis ou elevada complexidade, o responsável pode especificar sondagem mista, rotativa ou ensaios complementares.
Quais dados são necessários para orçamento?
Localização, planta ou coordenadas, tipo e altura prevista da torre, quantidade de pontos, profundidades, critérios de paralisação, acesso, integrações de segurança e prazo desejado.
